kafka (2)

파티션

• 파티션(Partition)은 큐(메시지를 임시로 저장할 수 있는 공간)를 여러개로 늘려서 병렬 처리 가능하게 하는 기본 단위
  • 각 토픽은 하나 이상의 파티션으로 구성할 수 있다
  • Producer가 특정 토픽에 메시지를 넣으면 파티션에 적절하게 분배된다

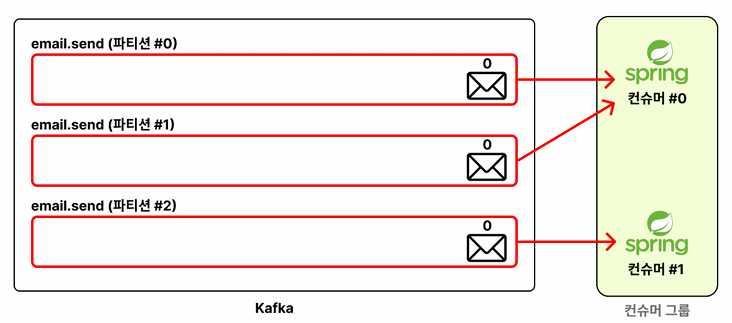

  • 하나의 파티션은 동일한 Consumer Group 내에서 하나의 컨슈머에만 할당된다
  • 하나의 컨슈머가 여러 파티션을 처리할 수 있다
  • 하나의 파티션에 할당된 하나의 컨슈머는 메시지를 순서대로 처리한다

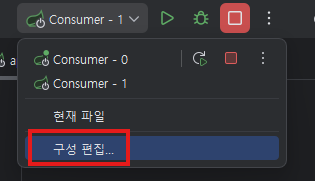

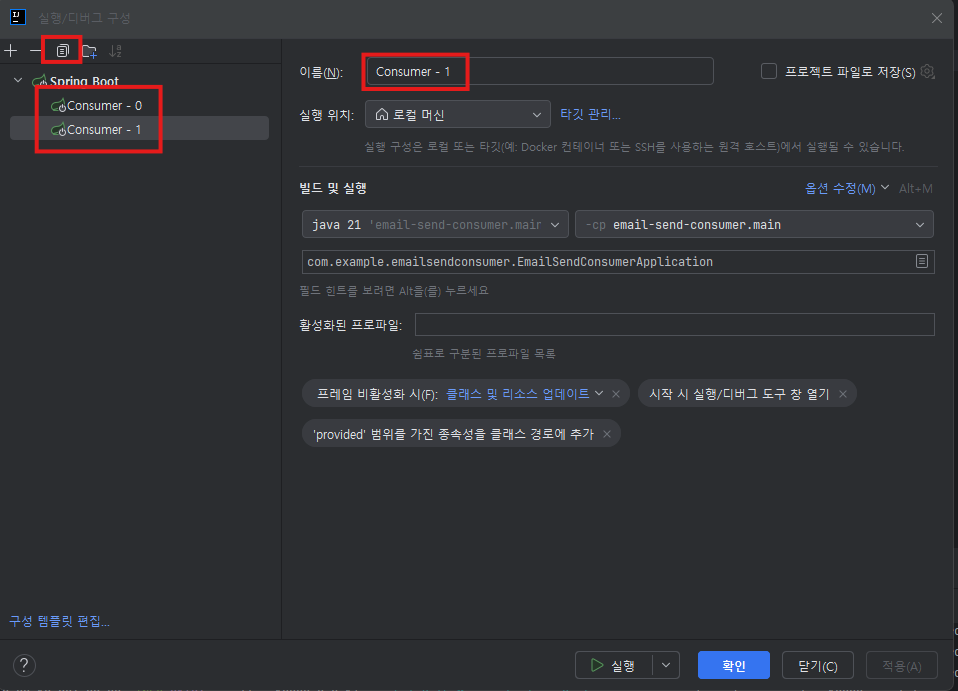

- springboot consumer 서버 2대 실행

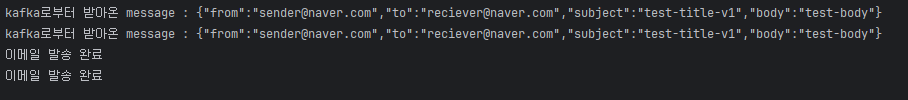

- api 연속으로 3번 호출했을 때 consumer 서버는 2대 실행했지만 한 쪽의 consumer 서버에만 메시지 처리 로그가 찍혔다





특정 토픽의 파티션 수 조회하기 / 설정하기 / 변경하기

특정 토픽 파티션 수(세부정보) 조회

$ bin/kafka-topics.sh --bootstrap-server localhost:9092 --describe --topic email.send





토픽 생성 (+ 파티션 수 설정)

$ bin/kafka-topics.sh --bootstrap-server <kafka 주소> --create --topic <토픽명> --partitions <파티션 수>

# 예제
$ bin/kafka-topics.sh --bootstrap-server localhost:9092 --create --topic test.topic --partitions 3

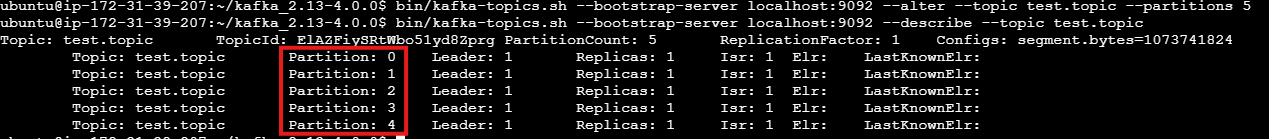

기존 토픽 파티션 수 증가

# 문법
$ bin/kafka-topics.sh --bootstrap-server <kafka 주소> --alter --topic <토픽명> --partitions <변경할 최종 파티션 수>
# 예제
$ bin/kafka-topics.sh --bootstrap-server localhost:9092 --alter --topic test.topic --partitions 5

- Kafka에서는 파티션을 줄이는 과정에서 내부적으로 문제(데이터손실, 성능저하 등)가 많이 발생하기 때문에 파티션 수를 늘릴 수 있지만 줄일 수 없다

- 파티션을 줄이고 싶다면 새로운 토픽을 생성해서 파티션 수를 재설정해야 한다





메시지 분배 방법

• key가 포함되지 않은 메시지를 넣을 경우 : 스티키 파티셔닝(배치단위로 처리하기 위해 하나의 파티션에 메시지가 일정량 채워지면 그다음 파티션에 메시지를 저장) 방식으로 메시지 분배
• key가 포함된 메시지를 넣을 경우 : key의 해시 값을 기반으로 파티션을 결정해서 메시지를 분배, 같은 key값을 가진 경우 같은 파티션에 들어감





bin/kafka-console-consumer.sh --bootstrap-server localhost:9092 --topic email.send --from-beginning --property print.partition=true

- 1개의 파티션에만 들어가는 것 확인 : 스티키 파티셔닝 방식





spring:
  kafka:
    bootstrap-servers: 43.201.26.204:9092
    producer:
      key-serializer: org.apache.kafka.common.serialization.StringSerializer
      value-serializer: org.apache.kafka.common.serialization.StringSerializer
      properties:

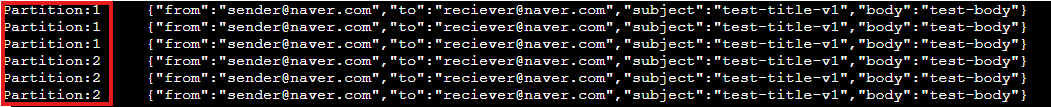

        partitioner.class: org.apache.kafka.clients.producer.RoundRobinPartitioner

- producer > application.yml 수정

- RoundRobinPartitioner 방식

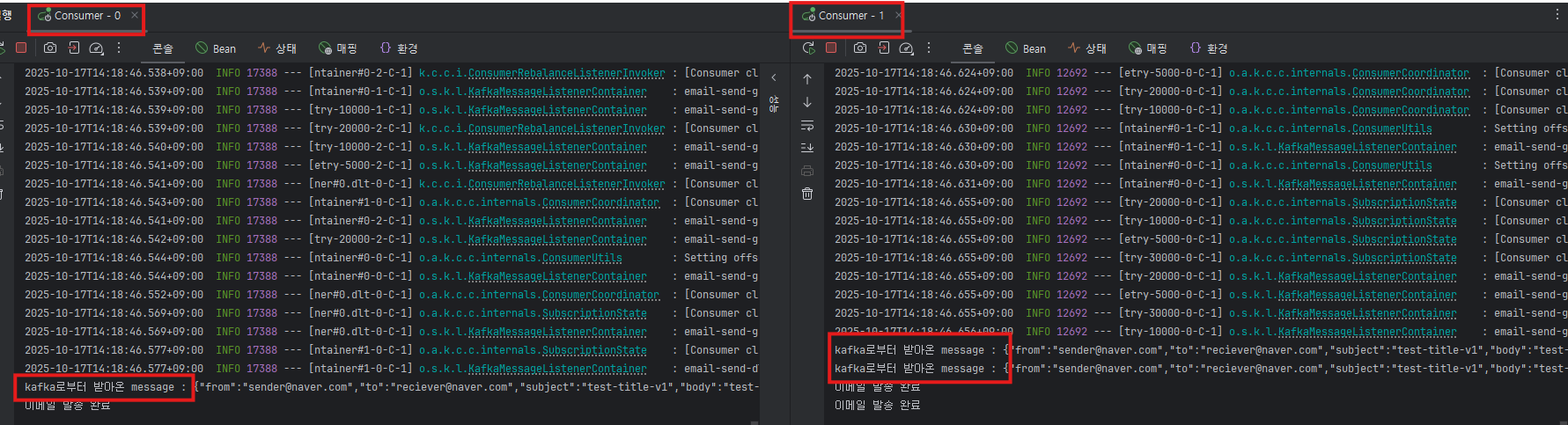

여러 개의 컨슈머로 메시지 병렬 적으로 처리

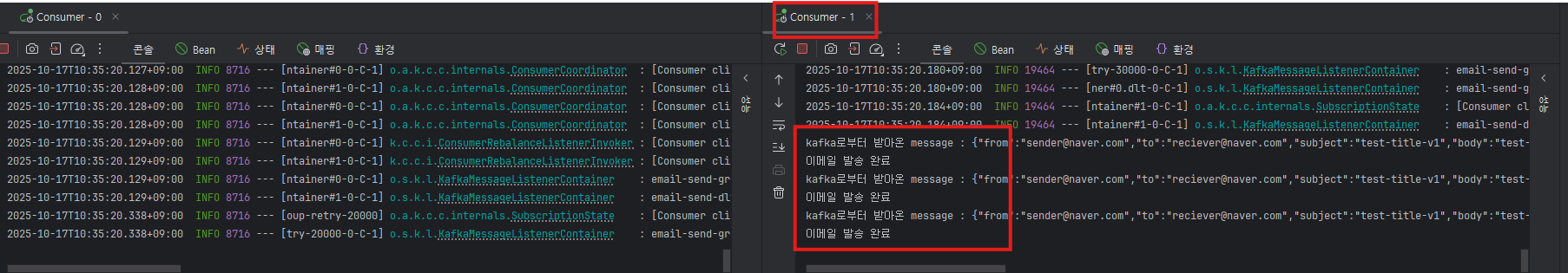

- 2개의 컨슈머 서버가 토픽의 메시지를 병렬적으로 처리





@Service
public class EmailSendConsumer {
    @KafkaListener(
            topics = "email.send",
            groupId = "email-send-group",
            concurrency = "3"
    )
    @RetryableTopic(
            attempts = "5",
            backoff = @Backoff(delay = 5000, multiplier = 2),
            dltTopicSuffix = ".dlt"
    )
    public void consume(String message) {
        ...
    }
}

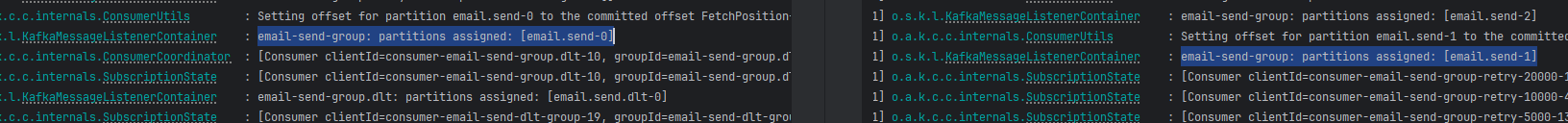

-  API 요청을 연속으로 5 번 보낸 뒤에 컨슈머 서버의 로그를 확인

- 하나의 컨슈머 서버에서 하나의 쓰레드가 하나의 파티션에 있는 메시지를 처리





적정 파티션 개수 계산

- 처리가 지연되는 메시지가 생기지 않는 선에서 파티션을 최소로 설정

- 프로듀서가 보내는 메세지량 <= 하나의 쓰레드가 처리하는 메시지량 * 파티션 수





컨슈머가 메시지를 지연 없이 처리하고 있는지 확인하는 방법(Consumer Lag)

• Lag : 지연된 메시지 수(컨슈머가 아직 처리하지 못한 메시지 수), consumer lag

  • 갑작스럽게 요청이 증가할 때나 컨슈머에 장애가 생겼을 때 컨슈머 랙 발생

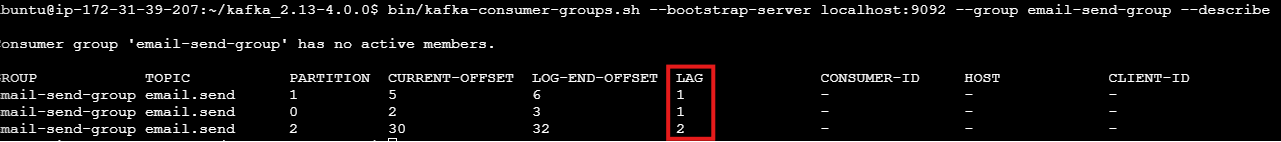

- consumer server 끄고 메시지 4개 보냈을 때, 4개 lag 생성

- 현업 모니터링 툴 : Datadog, burrow





노드, 브로커, 컨트롤러, 클러스터, 레플리케이션

• 노드(node) : 카프카가 설치되어 있는 서버 단위
  • 서비스 장애를 방지하기 위해 실무에서는 최소 3대의 노드를 구성한다
• 클러스터(cluster) : 여러 대의 서버가 연결되어 하나의 시스템처럼 동작하는 서버들의 집합
• 브로커(broker) : 메시지를 저장하고 클라이언트의 요청을 처리하는 역할
• 컨트롤러(controller) : 브로커들간의 연동과 전반적인 클러스트의 상태 총괄하는 역할
  • 카프카 서버는 크게 컨트롤러와 브로커로 구성되어 있다
  • 기본적으로 브로커는 9092번 포트에서 실행, 컨트롤러는 9093번 포트에서 실행
• 레플리케이션(replication) : 데이터의 안정성과 가용성을 높이기 위해 토픽의 파티션을 여러 노드에 복제하는 것
  • 복제된 파티션은 리더 파티션(원본), 팔로워 파티션(복제본)으로 구분
  • 리더 파티션은 프로듀서나 컨슈머가 직접적으로 메시지를 쓰고 읽는 파티션
  • 팔로워 파티션은 리더 파티션의 메시지를 실시간으로 복제하며 유지
  • 레플리케이션 개수는 카프카 서버 수만큼 설정할 수 있지만 실무에서는 보통 2-3개로 설정해서 활용





Kafka 서버 3대  셋팅

$ cd kafka_2.134.0.0/config

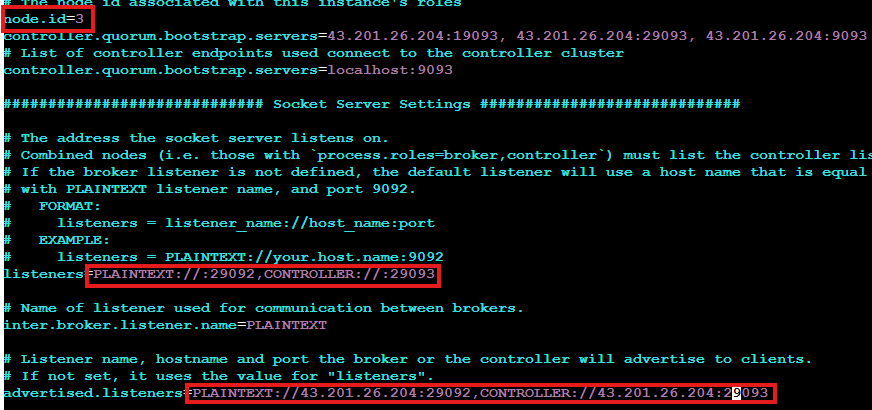

$ vi server.properties

# kafka 노드를 식별하는 ID
node.id = 1

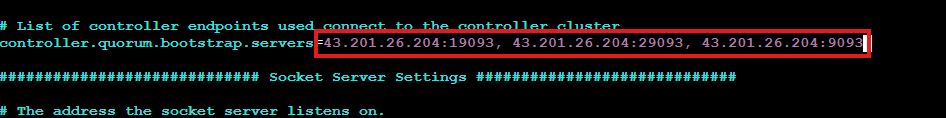

# 클러스터 구성할 컨트롤러의 노드 주소 목록 설정
# 추가적인 노드 컨트롤러는 19093, 29093 포트에 실행 예정
controller.quorum.bootstrap.servers={EC2 public IP}:9093, {EC2 public IP}:19093, {EC2 public IP}:29093

# 브로커, 컨트롤러 프로세스 실행시킬 포트 지정
# 브로커=plaintext, 컨트롤러=controller 지정
listeners=PLAINTEXT://:9092,CONTROLLER://:9093

# 외부에서 접근할 수 있는 주소
advertised.listener=PLAINTEXT://{EC2 public IP}:9092,CONTROLLER://{EC2 public IP}:9093

# kafka가 데이터를 저장할 디렉터리 경로 설정
log.dirs=/tmp/kafka-logs-1





# 설정 파일 복사
$ cp server.properties server2.properties
$ cp server.properties server3.properties

- 복사한 설정 파일 똑같이 수정





# kafka 디렉터리로 이동
cd ..

# kafka 종료
$ bin/kafka-server-stop.sh

# 처음 실행하는 kafka 노드 실행
$ KAFKA_CLUSTER_ID="$(bin/kafka-storage.sh random-uuid)"
$ KAFKA_CONTROLLER_ID="$(bin/kafka-storage.sh random-uuid)"

$ bin/kafka-storage.sh format -t $KAFKA_CLUSTER_ID -c config/server.properties --initial-controllers "1@localhost:9093:$KAFKA_CONTROLLER_ID"
$ bin/kafka-storage.sh format -t $KAFKA_CLUSTER_ID -c config/server2.properties --no-initial-controllers
$ bin/kafka-storage.sh format -t $KAFKA_CLUSTER_ID -c config/server3.properties --no-initial-controllers

# kafka 노드 3대 모두 실행 (각 창 띄워서 진행)
$ bin/kafka-server-start.sh config/server.properties
$ bin/kafka-server-start.sh config/server2.properties
$ bin/kafka-server-start.sh config/server3.properties







# 클러스터에 컨트롤러 등록
$ bin/kafka-metadata-quorum.sh --command-config config/server2.properties --bootstrap-server localhost:9092 add-controller
$ bin/kafka-metadata-quorum.sh --command-config config/server3.properties --bootstrap-server localhost:9092 add-controller

# 컨트롤러끼리 연동 확인

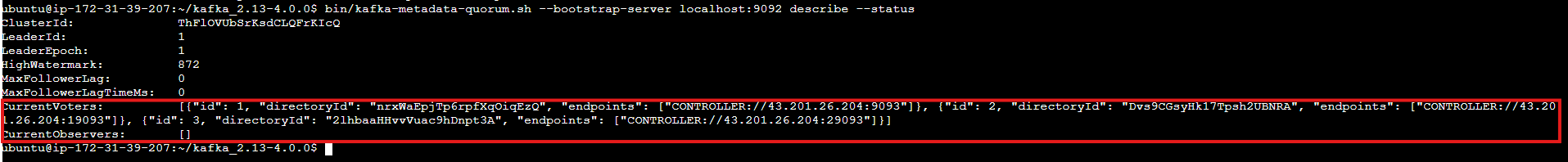

$ bin/kafka-metadata-quorum.sh --bootstrap-server localhost:9092 describe --status





Kafka 서버 3대 연동 확인

# 토픽/레플리케이션 생성
$ bin/kafka-topics.sh --bootstrap-server localhost:9092 --create --topic email.send --partitions 1 --replication-factor 3

# 토픽 세부 정보 조회

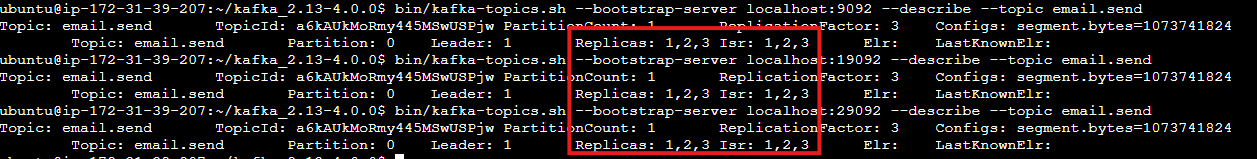

$ bin/kafka-topics.sh --bootstrap-server localhost:9092 --describe --topic email.send
$ bin/kafka-topics.sh --bootstrap-server localhost:19092 --describe --topic email.send
$ bin/kafka-topics.sh --bootstrap-server localhost:29092 --describe --topic email.send





# 토픽 세부 정보 조회
$ bin/kafka-topics.sh --bootstrap-server localhost:9092 --describe --topic email.send

• PartitionCount : 해당 토픽의 파티션 수
• ReplicationFactor : 해당 토픽의 레플리케이션 수
• Partition : 파티션 번호
• Leader : 해당 토픽의 리더 파티션을 가지고 있는 노드 id
• Replicas : 해당 토픽의 파티션을 복제하기로 설정된 노트 id
• Isf(In-Sync Replicas) : 리더 파티션과 똑같은 상태로 복제(동기화) 완료된 노드 id

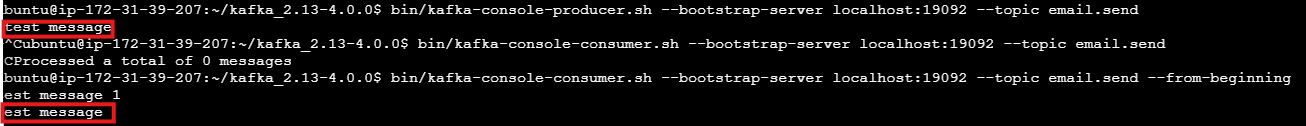

팔로워 파티션에 메시지 넣기

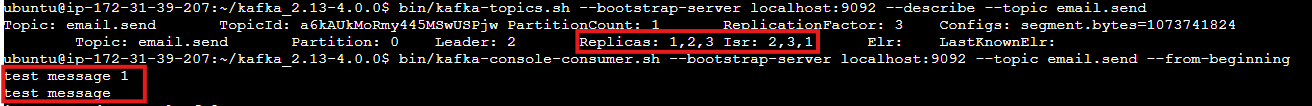

- 팔로워 파티션이 있는 노드에 메시지를 넣더라도 잘 들어가는 것을 확인

- kafka 프로듀서는 메시지를 보내기 전에 해당 파티션의 리더가 누구인지 확인하고 자동으로 리터 파티션에 메시지를 전송한다

- kafka 노드들끼리 서로 연동되어 있어 리더 파티션이 누군지에 대한 정보를 주고받을 수 있기 때문이다

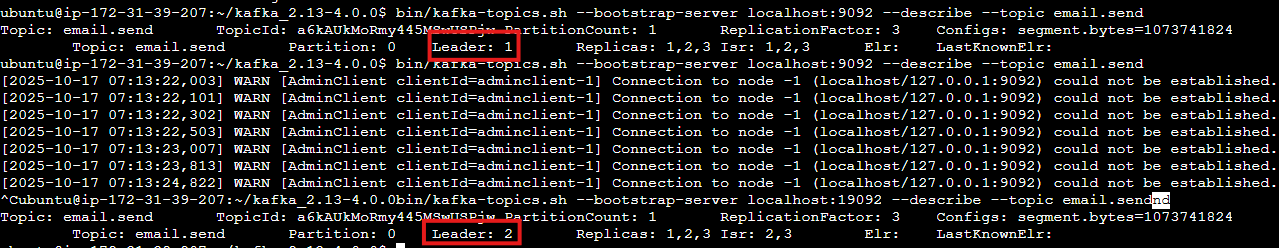

리더 파티션에 장애가 발생할 때

- 리더 파티션 가지고 있는 노드 조회 후 종료

- 리더 파티션 노드 2로 자동 변경





- 서버 1대 장애 가정 상황에서 메시지 넣고 읽어 들일 수 있음





- 장애 가정 서버 복구 후 확인, 1-3번 노드 데이터가 전부 동일하게 동기화 됐음

- 특정 kafka 서버에 장애가 발생하더라도 시스템 전체가 중단되지 않고 지속적으로 서비스 제공할 수 있다





Spring Boot에 Kafka 서버 3대 연결

spring:
  kafka:
    bootstrap-servers:
      - 43.201.26.204:9092
      - 43.201.26.204:19092
      - 43.201.26.204:29092
    ...

- spring boot - application.yml 수정
